میکروسوییچ

میکروسوییچ

میکروسوییچ یک قطعه الکتریکی کوچک اما بسیار کاربردی است که با اعمال یک نیروی مکانیکی کوچک، مانند فشار یا ضربه، مدار الکتریکی را قطع یا وصل می کند. این قطعه، به دلیل حساسیت بالا، سرعت عمل زیاد و ساختار ساده ای که دارد، در طیف وسیعی از دستگاه ها و سیستم های الکترونیکی و مکانیکی مورد استفاده قرار می گیرد. برای درک بهتر عملکرد و کاربردهای میکروسوییچ، شناخت دقیق ساختار آن ضروری است.

ساختار میکروسوییچ

بدنه میکروسوییچ، حفاظی محکم برای اجزای داخلی آن ایجاد می کند و از مواد مقاوم در برابر ضربه و سایش ساخته می شود تا از آسیب دیدن قطعات داخلی در برابر عوامل محیطی جلوگیری کند. بدنه همچنین به عنوان عایقی برای جلوگیری از اتصال کوتاه و ایجاد جریان الکتریکی عمل می کند.

اهرم یا شاسی قطعه دیگری است که اولین نقطه تماس با نیروی خارجی است. اهرم ها در اشکال و اندازه های مختلفی طراحی می شوند تا با انواع مختلف نیرو و فشار سازگار باشند. هنگامی که نیرویی به اهرم وارد می شود، مکانیزم داخلی میکروسوییچ فعال شده و کنتاکت ها را حرکت می دهد.

عملگر، نیروی وارد شده به اهرم را به حرکت کنتاکت ها تبدیل می کند. عملگر انواع گوناگونی دارد. یکی از این انواع عملگر پیستونی است که در آن نیروی وارد شده به اهرم، یک پیستون را به حرکت در می آورد که به نوبه خود، کنتاکت ها را فعال می کند. عملگر اهرمی گونه دیگری است که در آن یک اهرم مکانیکی، نیروی وارد شده را به کنتاکت ها منتقل می کند.

کنتاکت ها، بخش های فلزی هستند که وظیفه قطع و وصل جریان الکتریکی را بر عهده دارند. دو نوع کنتاکت در میکروسوییچ ها وجود دارد. کنتاکت های نرمال باز (NO) که در حالت عادی از هم جدا هستند و با فعال شدن میکروسوییچ به هم متصل می شوند و کنتاکت های نرمال بسته (NC) که در حالت عادی به هم متصل هستند و با فعال شدن میکروسوییچ از هم جدا می شوند.

همچنین فنرها در میکروسوییچ ها نقش بسیار مهمی دارند. آن ها به بازگشت کنتاکت ها به حالت اولیه پس از آزاد شدن نیرو کمک می کنند و همچنین به ایجاد نیروی لازم برای ایجاد تماس مطمئن بین کنتاکت ها کمک می کنند.

مکانیسم عملکرد میکروسوییچ

هنگامی که یک نیروی خارجی به اهرم میکروسوییچ وارد می شود، این نیرو به یک مکانیزم داخلی منتقل می شود. این مکانیزم، که به طور معمول شامل یک فنر و یک یا چند عملگر است، نیروی وارد شده را تقویت کرده و به حرکت کنتاکت های الکتریکی منجر می شود. کنتاکت ها، که از جنس فلزی هستند، در حالت عادی ممکن است به هم متصل باشند (NC) یا از هم جدا باشند (NO). با فعال شدن میکروسوییچ، وضعیت کنتاکت ها تغییر می کند و در نتیجه، مدار الکتریکی قطع یا وصل می شود.

مکانیسم عملکرد میکروسوییچ انواع مختلفی دارد. یک نوع آن، مکانیسم مستقیم است که در آن، نیروی وارد شده به اهرم به طور مستقیم به کنتاکت ها منتقل می شود. این نوع مکانیسم ساده ترین و رایج ترین نوع مکانیزم در میکروسوییچ ها است. مکانیسم تقویت شده نوع دیگری است که در آن از یک عملگر مکانیکی برای تقویت نیروی وارد شده به اهرم استفاده می شود. این نوع مکانیسم به میکروسوییچ ها اجازه می دهد تا به نیروهای بسیار کوچک نیز پاسخ دهند.

در نوع دیگری از مکانیسم، از یک سنسور برای تشخیص وضعیت کنتاکت ها استفاده می شود. این سنسور اطلاعات را به یک مدار الکترونیکی ارسال می کند و مدار الکترونیکی به نوبه خود، عملگر را کنترل می کند تا اطمینان حاصل شود که کنتاکت ها در وضعیت صحیح قرار دارند.

عوامل مؤثر بر عملکرد میکروسوییچ

مقدار نیروی محرکی که برای فعال کردن میکروسوییچ لازم است، یکی از مهم ترین عوامل موثر بر عملکرد آن است. سرعت عمل میکروسوییچ، یعنی زمانی که طول می کشد تا میکروسوییچ پس از اعمال نیرو به حالت پایدار برسد، نیز بسیار مهم است. همچنین تعداد دفعاتی که یک میکروسوییچ می تواند قبل از خراب شدن عمل کند، عمر مفید آن نامیده می شود. دما، رطوبت و سایر عوامل محیطی نیز می توانند بر عملکرد میکروسوییچ تأثیر بگذارند.

ویژگی های میکروسوییچ

ابعاد کوچک و فشردگی میکروسوییچ ها را برای استفاده در فضاهای محدود و دستگاه های قابل حمل بسیار مناسب ساخته است. ساختار ساده این قطعات، قابلیت اطمینان آن ها را افزایش داده و هزینه تولید را کاهش می دهد. میکروسوییچ ها به نیروی بسیار کمی برای فعال شدن نیاز دارند و به همین دلیل برای تشخیص حرکت های کوچک و تغییرات موقعیت بسیار مناسب هستند.

میکروسوییچ ها سرعت عمل بالایی دارند. این قطعات قادرند در زمان بسیار کوتاهی به تغییرات فیزیکی پاسخ دهند. همچنین با طراحی مناسب و استفاده از مواد با کیفیت، میکروسوییچ ها می توانند میلیون ها بار بدون کاهش عملکرد، عمل کنند.

بسیاری از میکروسوییچ ها دارای پوشش های محافظتی هستند که آن ها را در برابر رطوبت، گرد و غبار و تغییرات دمایی مقاوم می سازد. این قطعات تنوع مدل های زیاری دارند و در انواع مختلفی با اهرم ها، عملگرها و کنتاکت های متفاوت تولید می شوند تا نیازهای مختلف صنایع را برآورده کنند.

میکروسوییچ نسبت به سایر سنسورها، قیمت پایین تری و هزینه مناسب تری دارند. به علاوه نصب میکروسوییچ ها ساده بوده و نیازی به تجهیزات پیچیده ندارد. ساختار ساده و مکانیزم عملکردی قابل پیش بینی، باعث افزایش قابلیت اطمینان میکروسوییچ ها می شود. دیگر آنکه میکروسوییچ ها مصرف انرژی بسیار کمی دارند و به دلیل کاربردی بودن در سیستم های ایمنی به کار می روند تا از بروز حوادث جلوگیری کنند.

کاربردهای میکروسوییچ

میکروسوییچ ها برای تشخیص پایان حرکت یک بازو یا سیلندر در ماشین آلات صنعتی استفاده می شوند. در بسیاری از ماشین آلات صنعتی، میکروسوییچ ها برای ایجاد سیستم های ایمنی به کار می روند. به عنوان مثال، اگر درب یک دستگاه باز باشد، میکروسوییچ مانع از شروع به کار دستگاه می شود. همچنین میکروسوییچ ها می توانند برای تشخیص وجود یا عدم وجود یک قطعه در یک محصول استفاده شوند.

در صنعت خودرو، میکروسوییچ ها در طیف وسیعی از کاربردها مورد استفاده قرار می گیرند. میکروسوییچ ها برای تشخیص باز بودن درب ها، کاپوت یا صندوق عقب خودرو استفاده می شوند. میکروسوییچ ها برای تشخیص قفل بودن یا باز بودن درها و صندوق عقب استفاده می شوند. میکروسوییچ ها برای تشخیص تصادف و فعال کردن کیسه های هوا به کار می روند.

در لوازم خانگی نیز میکروسوییچ ها کاربردهای فراوانی دارند. در ماشین لباسشویی برای تشخیص بسته بودن درب، سطح آب و پایان چرخه شستشو از میکروسوییچ استفاده می شود. همچنین در یخچال برای تشخیص باز بودن درب، دمای داخل یخچال و عملکرد کمپرسور به کار می رود.

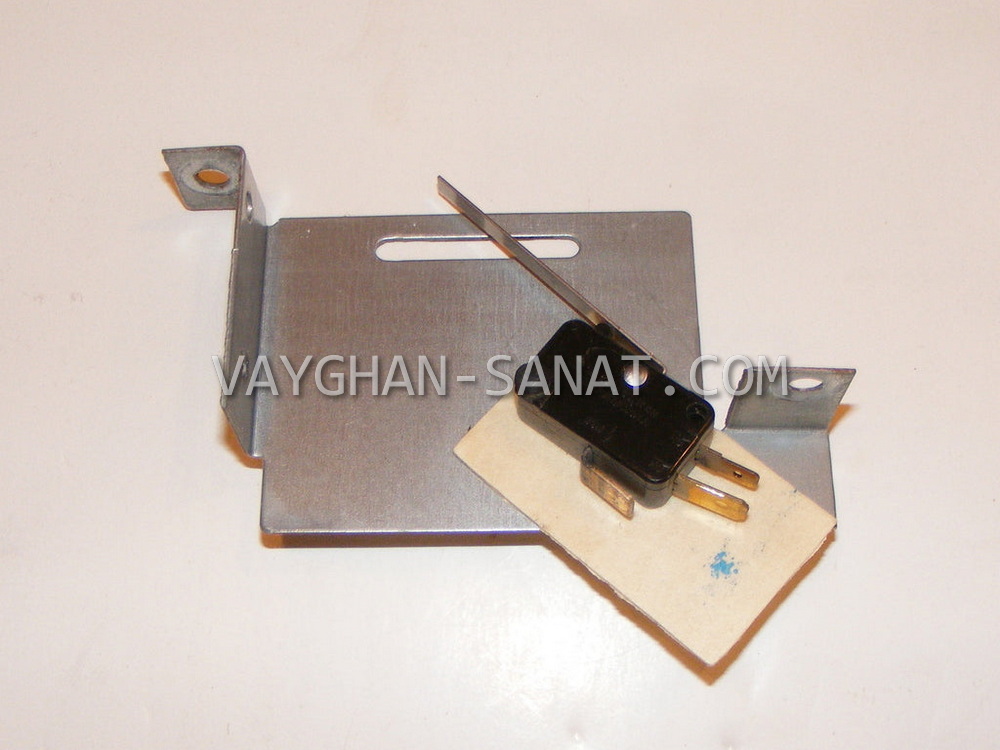

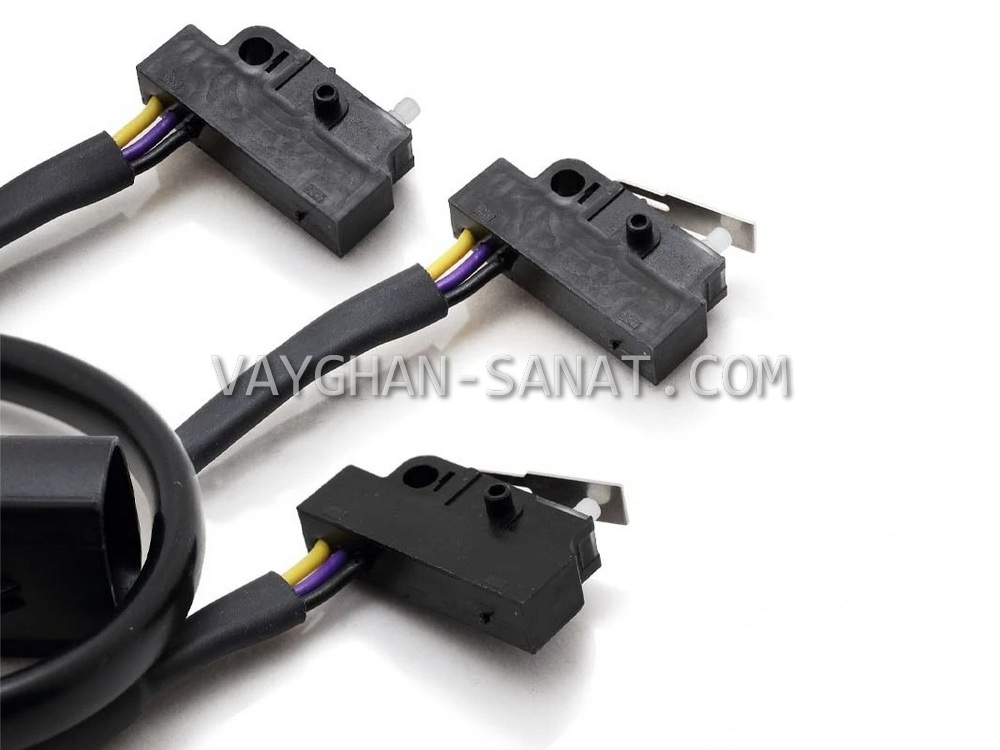

میکروسوییچ اهرمی

میکروسوییچ های اهرمی، یکی از رایج ترین و پرکاربردترین انواع میکروسوییچ ها هستند که در صنایع مختلفی مانند خودروسازی، صنایع غذایی، بسته بندی و بسیاری از سیستم های اتوماسیون مورد استفاده قرار می گیرند. میکروسوییچ های اهرمی به دلیل داشتن یک اهرم متحرک به این نام شناخته می شوند. این اهرم، به یک مکانیزم داخلی متصل است که با حرکت اهرم، کنتاکت های الکتریکی را باز یا بسته می کند.

اهرم در این قطعه اولین نقطه تماسی که نیروی خارجی به آن وارد می شود. اهرم ها در اشکال و اندازه های مختلفی طراحی می شوند تا با انواع مختلف نیرو و فشار سازگار باشند. فنر نیز به بازگشت اهرم به حالت اولیه کمک می کند. میکروسوییچ های اهرمی بر اساس شکل اهرم، نوع عملگر و سایر ویژگی ها به انواع مختلفی تقسیم می شوند.

میکروسوییچ های اهرمی در طیف وسیعی از کاربردها مورد استفاده قرار می گیرند. آن ها در صنایع خودروسازی در سیستم های ایمنی، کنترل پنجره ها، قفل مرکزی و کیسه های هوا به کار می روند یا در زندگی روزمره در ماشین لباسشویی، یخچال، اجاق گاز و سایر لوازم خانگی برای تشخیص موقعیت درب ها، سطح آب و دما مورد استفاده قرار می ‌گیرند.

میکروسوییچ غلطک دار

میکروسوییچ های غلطک دار یکی از انواع رایج میکروسوییچ های اهرمی هستند که به دلیل ساختار خاص خود، برای تشخیص حرکت خطی اجسام به کار می روند. میکروسوییچ های غلطک دار دارای یک اهرم هستند که در انتهای آن یک غلطک قرار دارد. این غلطک، که از جنس فلزی مقاوم ساخته شده است، با تماس با یک سطح متحرک، باعث فعال شدن میکروسوییچ می شود. هنگامی که غلطک با سطح مورد نظر برخورد می کند، اهرم به حرکت در می آید و در نتیجه کنتاکت های داخلی میکروسوییچ باز یا بسته می شوند.

میکروسوییچ های غلطک دار دقت بالایی در تشخیص حرکت خطی دارند و به دلیل تماس نقطه ای غلطک با سطح، این نوع میکروسوییچ ها دقت بالایی در تشخیص حرکت خطی دارند. همچنین غلطک ها به طور معمول از مواد مقاوم در برابر سایش ساخته می شوند که باعث افزایش طول عمر میکروسوییچ می شود.

میکروسوییچ های غلطک دار در انواع مختلفی با قطرهای غلطک متفاوت و طول اهرم های مختلف تولید می شوند. نصب این نوع میکروسوییچ ها بسیار ساده بوده و نیازی به تجهیزات پیچیده ندارد. به علاوه در برخی مدل ها، امکان تنظیم حساسیت میکروسوییچ وجود دارد.

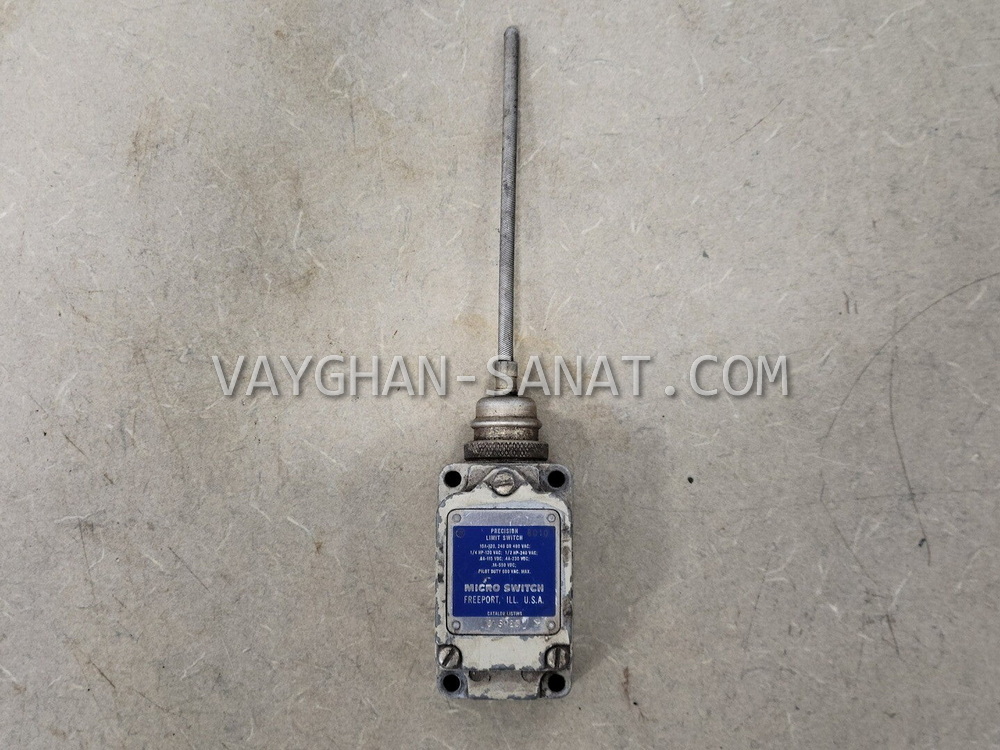

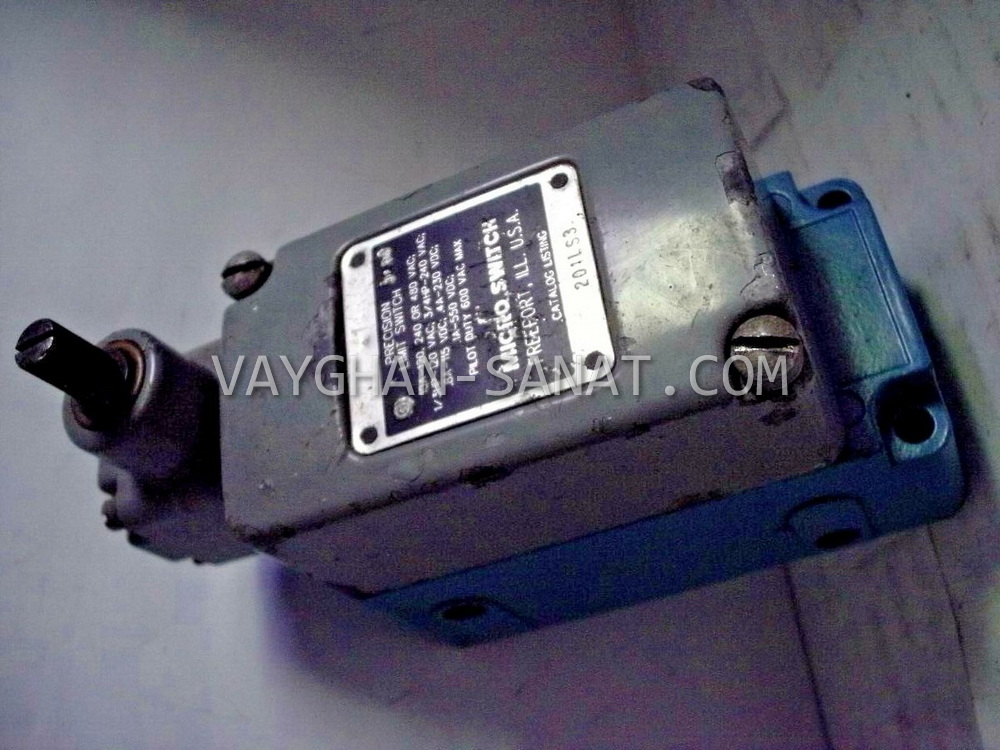

میکروسوییچ میله ای

این نوع میکروسوییچ ها، همانطور که از نامشان پیداست، دارای یک میله مستقیم هستند که با برخورد یک جسم به آن، باعث فعال شدن میکروسوییچ می شود. آن ها دارای یک میله مستقیم هستند که با برخورد یک جسم به آن، باعث فعال شدن میکروسوییچ می شود. نیروی وارد شده به میله را به حرکت کنتاکت ها تبدیل می کند. فنر نیز به بازگشت میله به حالت اولیه کمک می کند.

میکروسوییچ های میله ای بر اساس شکل میله، نوع عملگر و سایر ویژگی ها به انواع مختلفی تقسیم می شوند. میکروسوییچ های میله ای فشاری با اعمال فشار به میله فعال می شوند یا میکروسوییچ های میله ای کششی با کشیدن میله فعال می شوند. در برخی دیگر نیز فاصله بین میله و کنتاکت ها قابل تنظیم است.

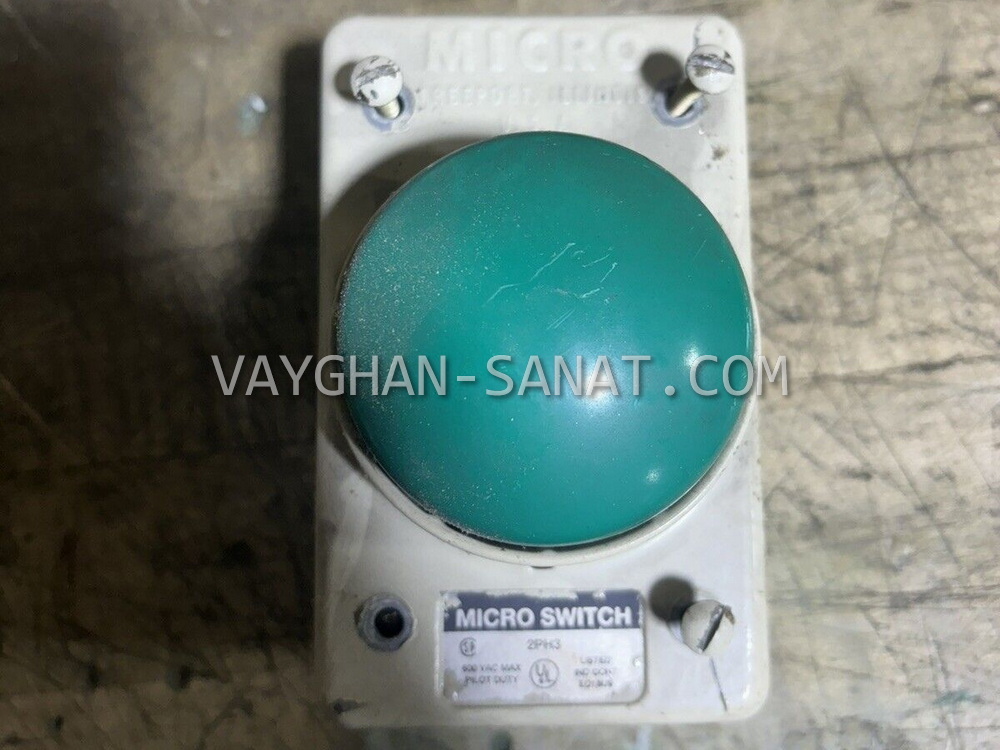

میکروسوییچ پیستونی

میکروسوییچ های پیستونی، نوعی از میکروسوییچ ها هستند که در آن ها یک پیستون متحرک برای فعال کردن کنتاکت ها به کار می رود. پیستون قطعه ای است که با اعمال نیرو به آن، باعث فعال شدن میکروسوییچ می شود. عملگر در این میکروسوییچ نیروی وارد شده به پیستون را به حرکت کنتاکت ها تبدیل می کند. فنر نیز به بازگشت پیستون به حالت اولیه کمک می کند.

میکروسوییچ های پیستونی گرد یکی از مدل های این محصول است که در آن ها پیستون به صورت یک میله گرد است که با اعمال نیروی عمودی به آن، فعال می شود. میکروسوییچ های پیستونی غلتک دار نوع دیگری است که در این نوع میکروسوییچ ها، پیستون دارای یک غلطک است که با تماس با یک سطح متحرک، باعث فعال شدن میکروسوییچ می شود.

قیمت میکروسوییچ و عوامل مؤثر بر آن

قیمت میکروسوییچ ها به عوامل مختلفی بستگی دارد و دامنه وسیعی را شامل می شود. این عوامل می توانند بر قیمت نهایی محصول تأثیر قابل توجهی بگذارند. در ادامه، به برخی از مهم ترین عوامل مؤثر بر قیمت میکروسوییچ ها پرداخته می شود.

نوع میکروسوییچ یکی از مهم ترین عوامل اثرگذار بر قیمت این محصول است زیرا هر نوع میکروسوییچ (اهرمی، غلطکی، پیستونی و …) دارای ساختار و عملکرد متفاوتی است که بر کارایی، توان، موقعیت و هزینه آن تأثیر می گذارد. میکروسوییچ های با ساختار پیچیده تر و عملکردهای پیشرفته تر به طور معمول قیمت بالاتری دارند.

همچنین جنس مواد بکار رفته در ساخت میکروسوییچ، از جمله جنس بدنه، اهرم و کنتاکت ها، در قیمت این محصول نقش دارد. میکروسوییچ هایی که از مواد با کیفیت تر و مقاوم تر ساخته شده اند، قیمت بالاتری دارند. در برخی موارد میکروسوییچ پوسته ای مقاوم در برابر آتش‌ و انفجار دارد که بر قیمت آن اثر دارد.

دقت و حساسیت دو عامل مهم دیگر در قیمت میکروسوییچ است. محصولاتی که دقت و حساسیت بالاتری دارند، به طور معمول قیمت بیشتری دارند. این نوع میکروسوییچ ها در کاربردهایی که نیاز به دقت بالا دارند، مانند صنایع پزشکی و هوافضا، مورد استفاده قرار می گیرند. همچنین میکروسوییچ هایی که طول عمر و دوام بالاتری دارند، بدیهی است که قیمت بیشتری داشته باشند. این نوع میکروسوییچ ها در محیط های سخت و خشن مورد استفاده قرار می گیرند.

برند تولیدکننده میکروسوییچ نیز بر قیمت آن تأثیرگذار است. برندهای معتبر و شناخته شده، طبیعی است که محصولات با کیفیت تری تولید می کنند و به همین دلیل قیمت بالاتری دارند و فروش بالاتری نیز دارند. کشور تولیدکننده میکروسوییچ نیز بر قیمت آن تأثیرگذار است. به طور متداول میکروسوییچ های آلمانی، آمریکایی، ژاپنی از انواع چینی یا تایوانی گران تر هستند.

حجم خرید نیز در قیمت این قطعات کوچک و کاربردی نقش دارد. متداول است که با افزایش حجم سفارش تخفیفات شامل حال خریدار می گردد. وجود برخی آپشن های اضافی مانند پوشش های محافظتی، مقاومت در برابر خوردگی و مواردی از این دست نیز بر قیمت میکروسوییچ ها می افزاید. شرایط اقتصادی و نوسانات بازار ارز را نیز نمی توان نادیده گرفت که نقش بسیار مهمی در هزینه ها دارند.

برندهای معتبر میکروسوییچ

در بازار ایران، برندهای مختلفی از میکروسوییچ ها وجود دارد که از نظر کیفیت و قیمت با یکدیگر متفاوت هستند. در ادامه به برخی از برندهای معتبر میکروسوییچ که در ایران عرضه می شوند، اشاره می گردد.

Omron امرن برندی ژاپنی و یکی از بزرگ ترین و شناخته شده ترین تولیدکنندگان قطعات الکترونیکی در جهان است که انواع مختلفی از میکروسوییچ ها را تولید می کند. محصولات این برند به دلیل کیفیت بالا و قابلیت اطمینان، بسیار مورد توجه صنایع مختلف قرار دارند.

Schneider Electric اشنایر یک شرکت فرانسوی است که یکی از تولیدکنندگان بزرگ و معتبر قطعات الکترونیکی است که انواع مختلفی از میکروسوییچ ها را تولید می کند. محصولات این برند به دلیل تنوع بالا و قیمت مناسب، بسیار محبوب هستند.

Honeywell متعلق به یک شرکت آمریکایی است که از تولیدکنندگان پیشرو در زمینه سیستم های کنترل صنعتی است و انواع مختلفی از میکروسوییچ ها را تولید می کند. محصولات این برند به دلیل کیفیت بالا و کاربردهای متنوع، در صنایع مختلف مورد استفاده قرار می گیرند.

Eaton نیز متعلق به برندی آمریکایی است که از بزرگ ترین تولیدکنندگان تجهیزات الکتریکی در جهان است و انواع مختلفی از میکروسوییچ ها را تولید می کند. محصولات این برند به دلیل کیفیت بالا و قیمت مناسب، در صنایع مختلف مورد استفاده قرار می گیرند.

علاوه بر برندهای ذکر شده، برندهای دیگری نیز در بازار ایران موجود هستند که ممکن است محصولات با کیفیت و قیمتی مناسب ارائه دهند. قبل از خرید میکروسوییچ، بهتر است به مشخصات فنی محصول، نظرات کارشناسان و قیمت آن توجه کنید. تمامی این محصولات با ضمانت اصالت کالا و با بهترین قیمت موجود در بازار به متقاضیان عرضه می گردد. جهت دریافت اطلاعات بیشتر با همکاران ما در این مجموعه تماس بگیرید.
